(1)、線纜的類型、標準應與規劃規則相符。



(2)、線纜的布放應天然平直，不得發生扭絞、打圈接頭號現象，不該遭到外力的揉捏和損害。

?

(3)、線纜兩頭應貼有標簽，應標明編號，標簽書寫應明晰、規矩，標簽應選用不易損壞的資料。



(4)、線纜終接后，應留有余量。交代間、設備間的對絞電纜預留長度宜為0.5～1.0m，作業區預留長度宜為10～30mm；線纜布放宜盤留，預留長度宜為3～5m，有特別要求的應按規劃要求預留長度。



(5)、線纜的曲折半徑應契合下列要求。



①：雙絞線的曲折半徑應至少為其外徑的4倍。



②：骨干雙絞線的曲折半徑應至少為其外徑的1O倍。



③：光纜的曲折半徑應至少為光纜外徑的15倍。



④：歸納布線體系的纜線有必要與電磁攪擾源堅持必定間隔，以削減電磁攪擾的強度。



(6)、當歸納布線區域存在的攪擾低于上述規則時，可選用非屏蔽纜線和非屏蔽配線設備進行布線；當歸納布線區域存在的攪擾高于上述規則或用戶對電磁攪擾有比較高的要求時，宜選用屏蔽線纜和屏蔽配線設備進行布線，也能夠選用光纜體系；當歸納布線路由上存在攪擾源，且不能滿意最小凈距要求時，宜選用金屬管線進行屏蔽。



(7)、在暗管或線槽中纜線敷設結束后，宜在通道兩頭出口處用填充資料進行封堵。



二、線槽和暗管敷設纜線



預埋線槽和暗管敷設纜線應契合下列規則。



(1)：敷設線槽的兩頭宜用標志標出編號和長度等內容。



(2)：敷設暗管宜選用鋼管和阻燃硬質PVC管。布放多層屏蔽電纜、扁平纜線和大對數骨干電纜或骨干光纜時，直線管道的管徑運用率應為50%～60%，彎管道的運用率應為40%～50%。暗管布放4對對絞電纜或4芯以下光纜時，管道的截面運用率應為25%～30%。



(3)：地上線槽宜選用金屬線槽，線槽的截面運用率不超越50%。



三、電纜橋架和線槽敷設纜線



設置電纜橋架和線槽敷設纜線應契合下列規則。



(1)、電纜線槽、橋架宜高出地上2.2m以上，線槽和橋架頂部距上層樓板不宜小于300mm，在過梁或其他障礙物處，不宜小于50mm。



(2)、槽內纜線布放應順直，盡量不穿插，在纜線進出線槽部位、轉彎處應綁扎固定，其水平部分纜線能夠不綁扎。筆直線槽布放纜線應每隔5～10m處進行固定。



(3)、電纜橋架內纜線筆直敷設時，在纜線的上端和每間隔1.5m處應固定在橋架的支架上；水平敷設時，在線纜的首、尾、轉彎及每間隔5～1 0m處進行固定。



(4)、在水平、筆直橋架和筆直線槽內敷設纜線時，應對纜線進行綁扎。對絞電纜、光纜及其他信號電纜應依據纜線的類別、數量、纜徑、纜線芯數分束綁扎。綁扎間隔不宜大于1.5m，間隔應均勻，松緊適度。



(5)、樓內光纜宜在金屬線槽中敷設，在橋架敷設時應在綁扎固定段加裝墊套。



四、管道線纜敷設



管道纜線敷設應契合下列要求。



(1)、纜線在管道內的布放準則如下。



①：纜線在管道管孔內的擺放次序為：先下排后上排，先兩側后中心。



②：同一纜線在管道段的孔位不該改動。



③：一個管孔內一般只布放一根纜線，特別情況下可布放兩根纜線，但兩條纜線的外徑之和不得大于管道內徑的2/3。



④：管道一般應預留2～3個備用管孔。



(2)、管道的敷設要求如下。



①：混凝土管、塑料管、鋼管和石棉水泥管，可組成矩形或正方形并直接埋地敷設。



②：每段管道的最大段長一般不宜大于120m，最長不能超越150m，并應有大于或等于2.5‰的斜度。



五、直埋纜線敷設



(1)、直埋纜線一般選用鎧裝纜線或塑料直埋纜線。當斜度大于30°或纜線或許接受張力的地段，宜選用鋼絲鎧裝纜線并采納加固辦法。



(2)、直埋纜線在下述場所應設置纜線標志：直埋段每隔2OO～300m處；纜線接連點、分支點、盤六點處；纜線路由方向改動處以及與其他專業管道的穿插處等。



(3)、直埋纜線應避免在下列地段敷設：土壤有敷設性介質的區域；預留開展用地和規劃不決的用地；堆場、貨場及廣場；往復穿越干道、公路及鐵路的地段。



(4)、直埋纜線不得直接埋入地下室內。直埋纜線需引進建筑物內分線設備時，應將鎧裝層脫去后穿管引進。



六、電纜溝纜線敷設



(1)、與1kV以下的電力電纜同溝架起時，宜各置電纜溝的一側或置于同側托架的上面層次。托架的層問間隔和水平間隔一般與電力電纜相同。



(2)、在電纜溝內托架上敷設自承式纜線宜選用鎧裝纜線，如電纜溝內環境較好，也可選用全塑纜線。



七、其他要求



架空纜線宜選用全塑自承式纜線，也可選用鋼絞線吊掛全塑纜線。覆冰嚴峻區域宜選用架空纜線，在沿海區域及敷設較困難的區域選用全塑式自承纜線。



選用吊頂支撐柱作為線槽在頂棚內敷設線纜時，每根支撐柱所統轄范圍內的線纜能夠不設置線槽進行布放，但應分束綁扎。纜線護套應阻燃，不該遭到外力的揉捏和損害，纜線選用應契合規劃要求。



建筑群子體系選用管道纜線敷設、直埋纜線敷設、電纜溝纜線敷、設架空纜線敷設及室外墻面纜線敷設點、光纜的施工技能要求應依照本地網通訊線路工程驗收的相關規則履行。



八、弱電線纜小知識點



1、問：在歸納布線時可否把雙絞線和其它線纜放在一同(例如捆在一同)？



答：在施工布線時，可與一般電話線、計算機網絡線、同軸電纜線、光纖一同傳輸；但盡量避免與電源線一同傳輸，如在一管道內傳輸，盡量堅持彼此間隔離在50cm以上，特別是高壓大功率電源線。



2、問：可否運用現有計算機網絡線來傳送視頻信號？



答：只需運用沒有運用到的一對絞線就能夠用來傳送視頻、音頻、數據；一般計算機都運用網絡線中的兩對絞線來傳輸以太網等信號，別的兩對線就能夠傳送視頻、音頻、數據。但傳送的信號不能夠通過HUB、交換機等其它設備。



3、問：雙絞線接頭處怎么銜接？是否能夠直接擰在一同？



答：一箱網線正常為305米（1000ft），每箱網線間彼此銜接時，不要直接擰在一同，假如銜接欠好，觸摸電阻過大，影響傳輸作用，乃至無法傳輸。銜接時，依照色彩一一對應，用烙鐵焊在一同，外面用絕緣膠帶包好，避免短路；如室外銜接，要做好防水處理。咱們主張用戶定制線纜，能夠依據不同長度做不同挑選。



4、一根雙絞線能夠傳哪種組合的信號？



一根非屏蔽五類或五類以上雙絞線一般有四對雙絞線，能夠傳輸4路視頻；總歸1對線能夠傳輸一路信號，4對線能夠傳輸4路信號（例如能夠傳輸4路視頻或4路音頻或4路數據或這三個信號的恣意組合），別的大對數雙絞線還能夠傳輸更多的信號。



5、雙絞線能夠傳電源嗎？



能夠傳輸?shù)蛪汗╇婋娫矗?2VDC、24VAC等。可是你要確保傳過來的電源契合設備的要求。如設備作業電源是10-12VDC，電流是50MA，雙絞線內阻為10Ω/100米（實際運用要丈量），若傳送的電源是12VDC，要確保設備的運用正常，你只好傳送電源在200米以內。但咱們不主張用戶運用雙絞線傳輸電源。



6、問：是否能夠運用非雙絞線（比方平行線）？



答：咱們有一些用戶運用非雙絞線，可是傳輸?shù)拈g隔很短。所以，咱們主張用戶不要運用非雙絞線，避免影響傳輸間隔和圖象作用。



7、問：雙絞線視頻傳輸設備支撐中心抽頭的橋接銜接方法嗎？



答： 雙絞線視頻傳輸設備適合于點到點直接銜接，不要運用從雙絞線中心抽頭的橋接銜接方法。假如用戶從雙絞線中心取出一對線纜時，有必要將該對線后邊剩余的線纜斷開。



8、超五類網線和6類網線有什么不一樣？

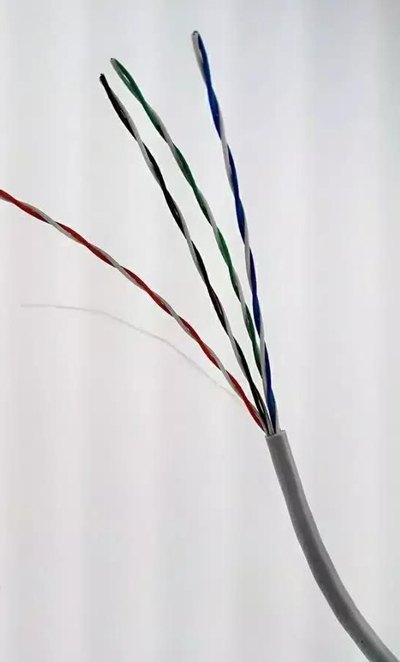

圖為超五類雙絞線，由四對彼此環繞的線對構成，共八根線。雙絞線是一種歸納布線工程中最常用的傳輸介質，由兩條彼此絕緣的導線依照必定的標準相互環繞在一同而制成的一種通用配線，歸于信息通訊網絡傳輸介質。

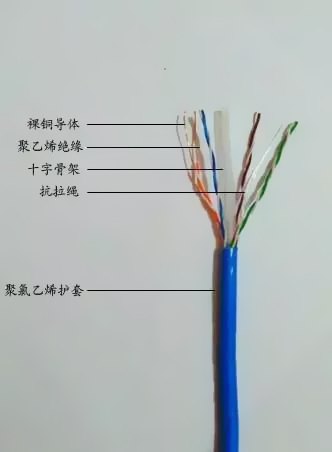

十字骨架，六類線，比較于超五類線中心多了一個絕緣的十字骨架，將網線的4對雙絞線別離置于四個凹槽內，這樣的結構能進步電纜的平衡特性，比起五類線，六類線功能快穩好。
